Машинные параметры ITNC 530 и не только
Забываю я частенько коды для входа в машинные параметры на Heidehain , вот здесь и запишу чтобы под рукой всегда было .
Итак для входа в машинные параматры на системe Heidenhain itnc 530 необходимо нажать следущие клавиши на панеле оператора:

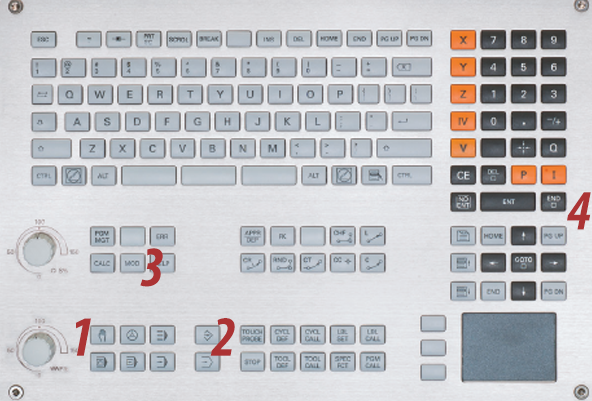

1. Нажимаем кнопку ручного управления "рука" под номером 1.
2. Нажимаем кнопку для входа в режим редактирования под номером 2.
3. Нажимаем кнопку "MOD" под номером 3.
Далее в появившемся окне пишем код для вызова нужной функции из таблицы приведенной ниже
4. После внесения необходимых изменений нажимаем кнопку "END" поод номером 4.
Перезагрузка в большинстве случаев не требуется , и перед изменением любых параметров запишите ,а лучше сфотографируйте старые ,чтобы иметь возможность если ,что пойдет не так вернуть все как было.
| Вызываемая функция | Код для вызова |
|---|---|
| Edit machine parameters(Редактировать машинные параметры) | 95148 |
| Short form of machine parameters(Параметры пользователя) | 123 |
| Edit/Test PLC program(Редактировать PLC программы) | 807667 |
| Edit/Test PLC program(Редактировать PLC для DMU) | 80766769 |
| Offset compensation(Смещение компенсации,только для аналоговых осей!) | 75368 |
| Информационное меню о состояние (U[BATT], U[ACCU], U[VCC], TEMP, T[CPU1] | 79513 |
| Удалить програмные клавиши MP EDIT, PLC EDIT, OSCI, etc | 0 |
| Unprotect PGM(Снять защиту PGM) | 86357 |
| Digital scope 4 channels(Осцилограф 4-канала) | 688379 |
| Erase RAM, total (M0..M999, B0..B127)(Очистить команды из памяти) | 531210 |
| Write system data FN17,31,32(Записать системные данные) | 555343 |
| Reset PLC counter(Сбросить счетчик PLC) | 857282 |
| Monitor network(Монитор сетевых подключений) | NETMONI |
| Set up network(Настройка сетевого подключения) | NET123 |
| DSP monitor | DSP123 |
| Check log book(Просмотр журнала) | LOGBOOK |
| Select machine kinematic(Выбрать кинематику машины) | KINEMATIC |
| Test emergency stop machine hardware(Испытание оборудования аварийной остановки машины) | FAILTEST |
| Execute NC Software Update(Выполнить обновление программного обеспечения NC) | SETUP |
| System informations TNC:\version.a(Системная информация) | VERSION |
| Display active options(Отображение активных опций) | SIK |
