Восстанавливаем соосность после удара

Реферирование револьверной головки после удара , система ЧПУ Sinumerik 840 , периодически токаря врезаются в заготовку инструментом и головка смещается .

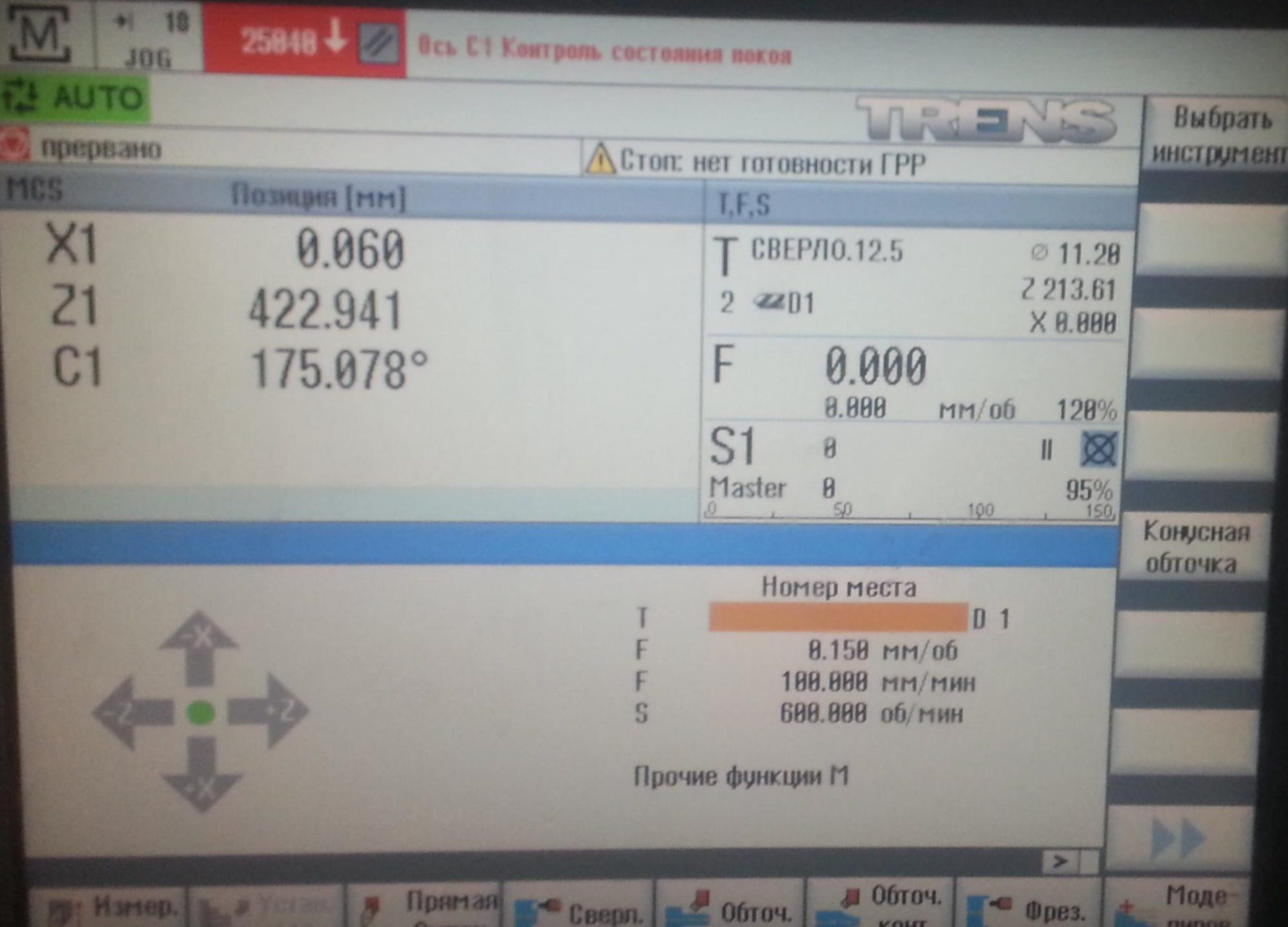

В принципе тут и писать особо нечего приведу несколько картинок и раскажу как это делаем мы. Итак механики востановили правильное положение револьверной головки и на экране видим текущее значение, экран должен выводить фактическое значение REF


Восстанавливаем соосность после удараТекущее значение

.Нажимаемmenu select -> пусконаладка ->машинные данные(MD)->осевые MD  далее нажимаем кнопочку на экране Найти и в появившемся окне вводим 34090 и нажимаем ввод.


Восстанавливаем соосность после удараВ таблице параметров

теперь из значения параметра MD34090 нашем случае -1,509  вычитаем или прибавляем значение фактического положения нашей головки когда уже выставлена механниками соосность то есть у нас 0,060 без знаков, то есть 1.509-0.060 = 1,449 запоминаем  базовое значение -1,509 и вносим в параметр MD34090   значение-1,449 перегружаемся с отключением рубильника.После перезагрузки смотрим результат если вместо нуля у нас какие то другие цифры  то вместо вычитания делаем сложение для чего и нужно было запомнить начальное значение  -1,509 в параметре MD34090  то есть проводим следующие действия 1.509+0.060 =1569 и записать в MD34090 значение  -1569 снова перегружаемся и теперь у нас на экране заветный ноль, могут быть микронные отклонениия.





Комментарии ()

  1. Восстанавливаем соосность после удара Александр Балашов 06 января 2022, 10:53 # 0
    Добрый день.
    Делаю так же, но значение на экране делю пополам. правда и перед значением по Х — рисуется диаметр))) А после этого еще и настраиваю щуп измерения инструмента.
    станок семейства СTX310 c УЧПУ Синумерик 840
