Функция Список Наблюдения (WATCH LIST)

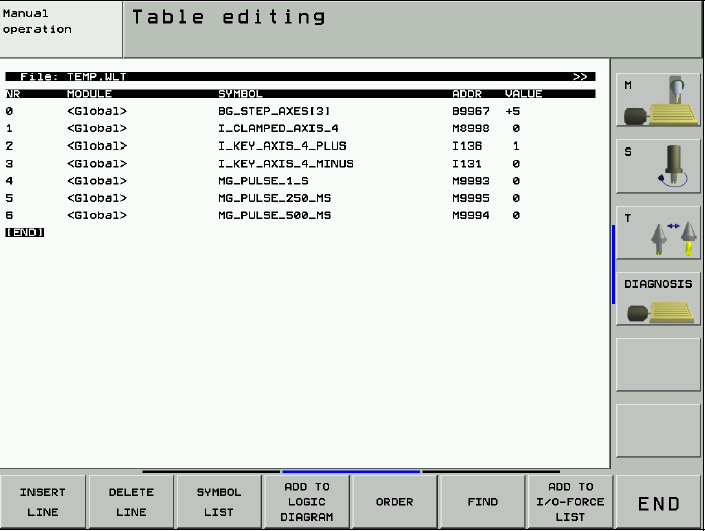

Для более глубокой диагностики станка на базе систем Heidenhain itnc530, есть встроенный инструмент WATCH LIST. С помощью функции СПИСКА НАБЛЮДЕНИЯ (WATCH LIST) вы можете создать таблицу с динамическим отображением состояний выбранных операндов.

С помощью функции СПИСКА НАБЛЮДЕНИЯ (WATCH LIST) вы можете создать таблицу с динамическим отображением состояний выбранных операндов.

Ознакомимся со значениями колонок WATCH LIST

MODULE  <Глобальный> для глобальных символьных операндов или пути с именем файла *.SRC,
в котором определен операнд
SYMBOL Символический адрес операнда
ADDR Абсолютный адрес операнда
VALUE Содержимое операнда
COMMENT Комментарий к операнду




Функция Список Наблюдения (WATCH LIST)

Отображение символьных операндов в WATCH LIST
•  Нажмите программную клавишу WATCH LIST, чтобы открыть меню WATCH LIST.
•  Нажмите программную клавишу SYMBOL LIST, чтобы открыть окно выбора со всеми локальными и глобальными операндами, используемыми в программе PLC.
•  Выберите нужный операнд с помощью клавиш со стрелками и загрузите его с помощью программной клавиши SELECT или клавиши ENT.
•  Нажмите программную клавишу END, чтобы закрыть окно выбора.

Примечание:
Операнды могут быть выбраны только с помощью программной клавиши WATCH LIST, если вы работаете с исходными файлами *.SRC программы PLC на элементе управления. В противном случае появится пустой список выбора сообщения об ошибке.

Отображение операндов в WATCH LIST
•  Нажмите программную клавишу WATCH LIST, чтобы открыть меню WATCH LIST.
•  Нажмите программную клавишу INSERT LINE.
•  В столбце ADDR введите абсолютный адрес операнда, т.е. W1022.
•  Нажмите клавишу ENT.
